昇降式移動足場

＊ 写真をクリックすると動画を再生します。

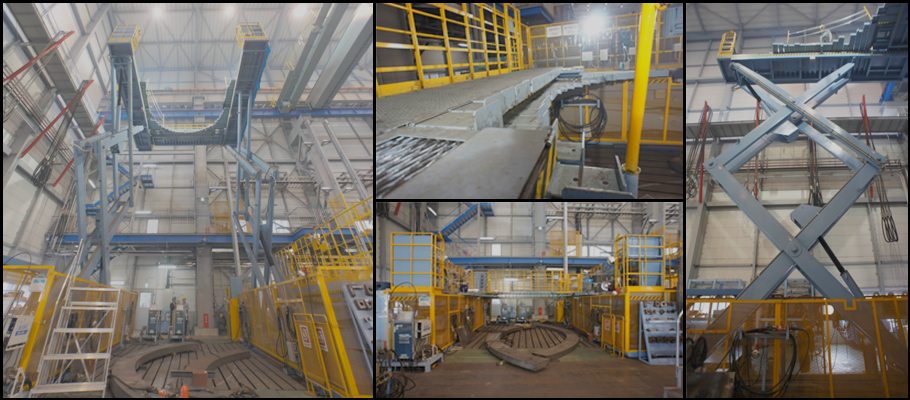

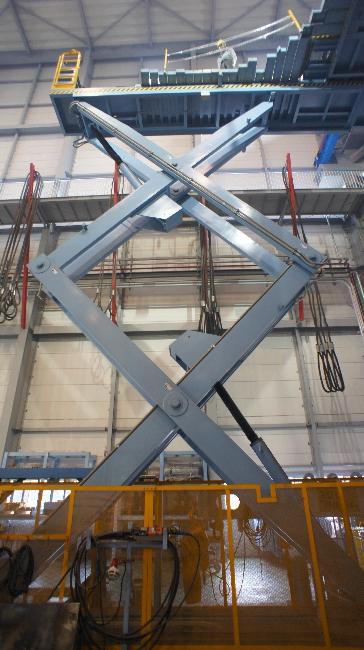

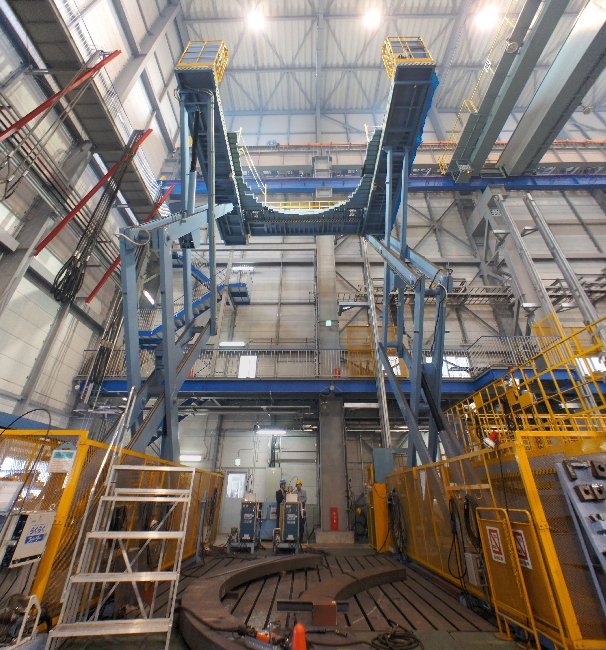

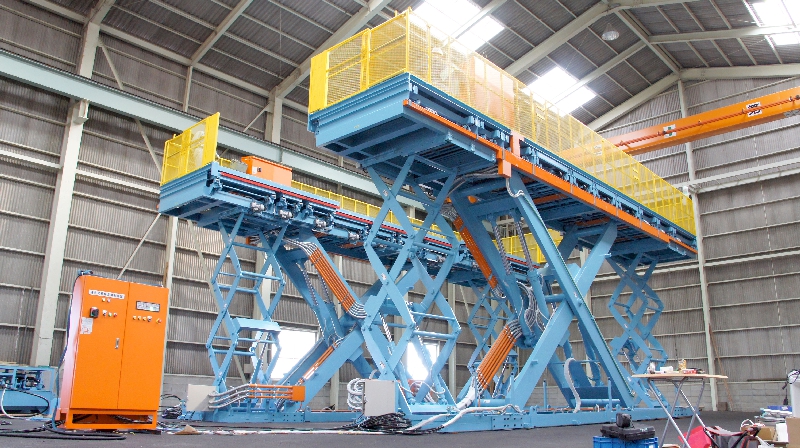

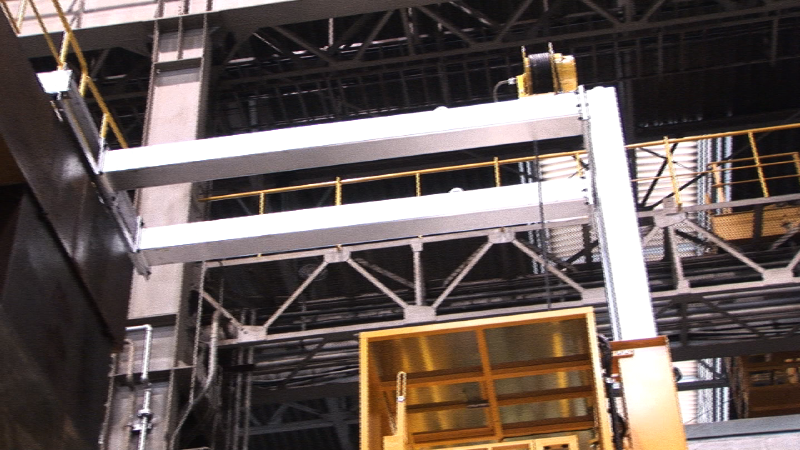

日本の最先端技術を足元から支える油圧昇降式足場

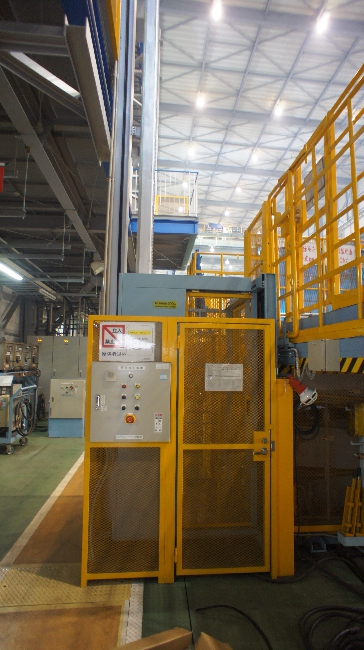

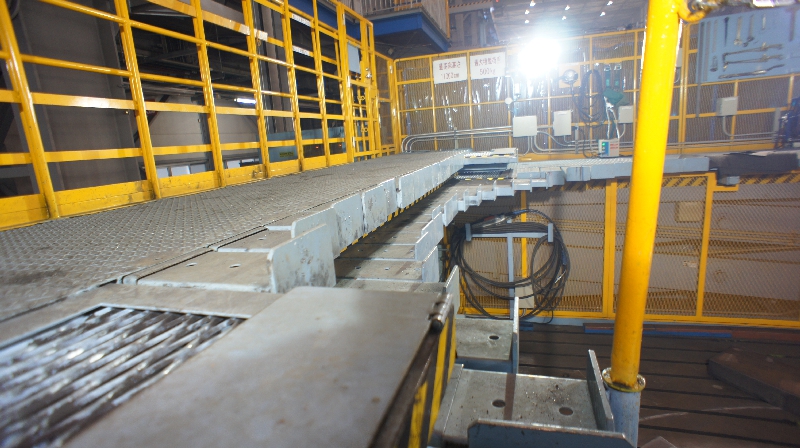

トライテーブル3Dは、主に航空機やロケット・人工衛星など、高さのある大型機械の製造現場や原子力発電所で使われる原子炉圧力容器、火力発電所用の大型発電タービンの製造現場など日本の最先端技術の現場で、作業効率を上げ、安全性を高める目的の可動式作業足場として使われています。耐荷重性が高くスムーズな動きの油圧式駆動は大型機械装置の製作を、より安全に、より効率よく作業するために様々な工夫がなされています。足場のステージは上下に無段階で自由に移動・固定が可能で、重量物を積載した状態でもステージポジションを確実に維持します。また足場となるテーブルにはスライド式のステージを備え、複雑な工作物の形状に合わせて足場を密着させる事ができるため落下の危険性を防いでいます。ステージの昇降に連動して動作するエレベーターも備え、高所での作業効率と安全性を高い次元で両立しています。

【 トライテーブル3Dの特徴 】
・高揚程に対応した油圧式テーブルリフト。
・高速対応( MAX 30m/min )が可能
・耐荷重性が高く自在に高さを固定できます。
・固定式建造物に比べ建築コストが安く済みます 。
・メンテ費用が安く低ランニングコスト。
・囲い、扉、スイッチなど豊富なオプションを用意。
・色指定、ステンレス仕様などカスタマイズできます。
・クリーンルーム仕様、防爆仕様などもご用意いたします。

【 トライテーブル3D 標準仕様 】
電動機　　三相 AC200V ( 50Hz / 60Hz )
昇降方式　油圧駆動方式
制御方式　シーケンサー自動制御
表示装置　インジケータ

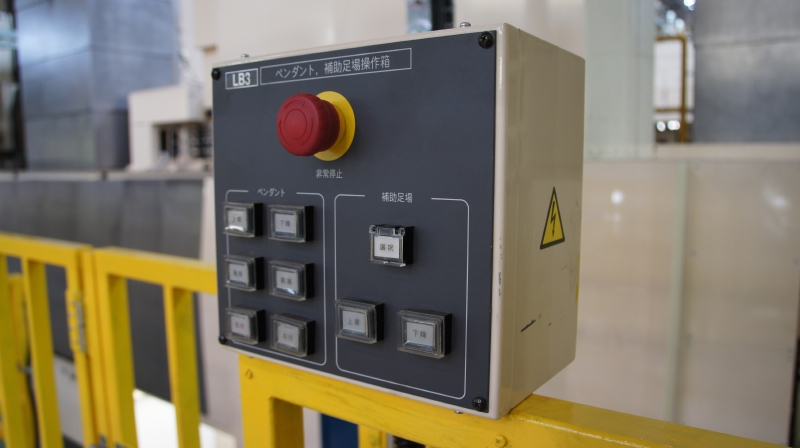

安全装置　非常停止装置・各種リミットスイッチ

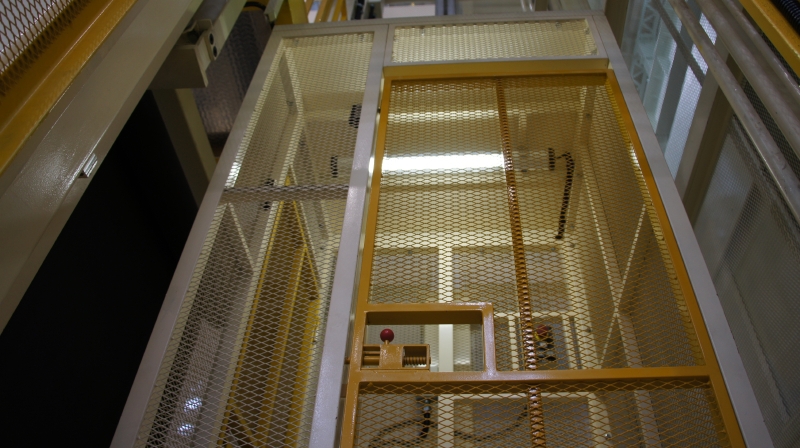

昇降機　　ラックランドピニオン電動式エレベーター装備

＊ 写真をクリックすると動画を再生します。

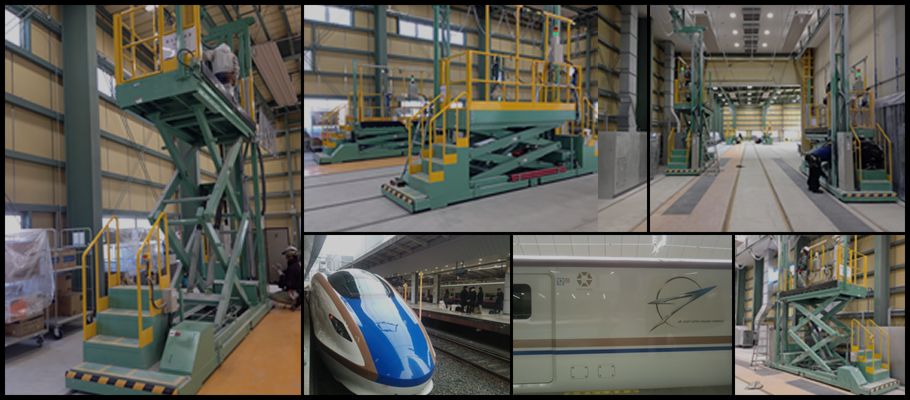

最先端技術の現場で、人が乗って作業をする作業足場です。

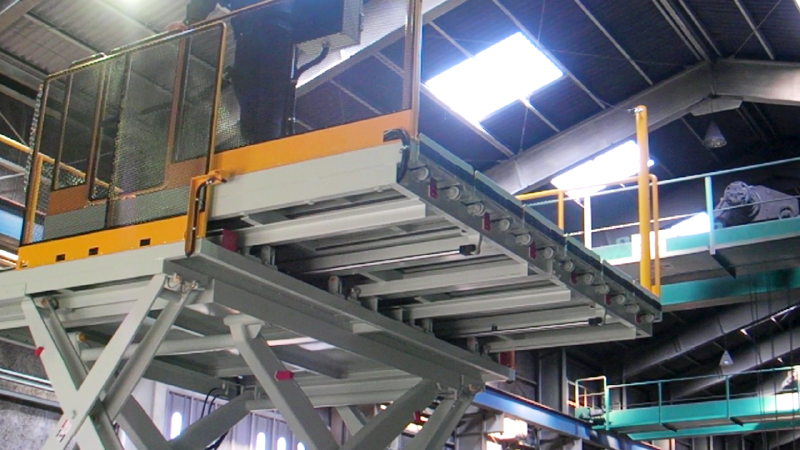

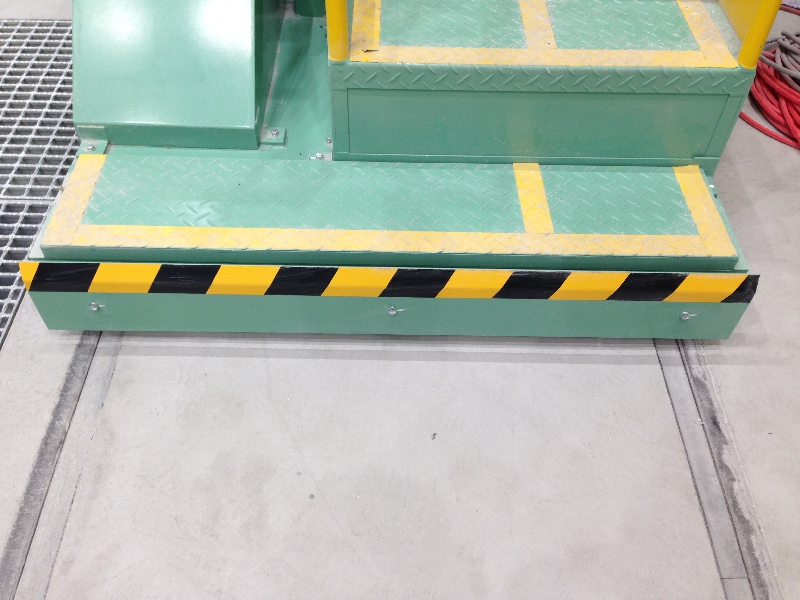

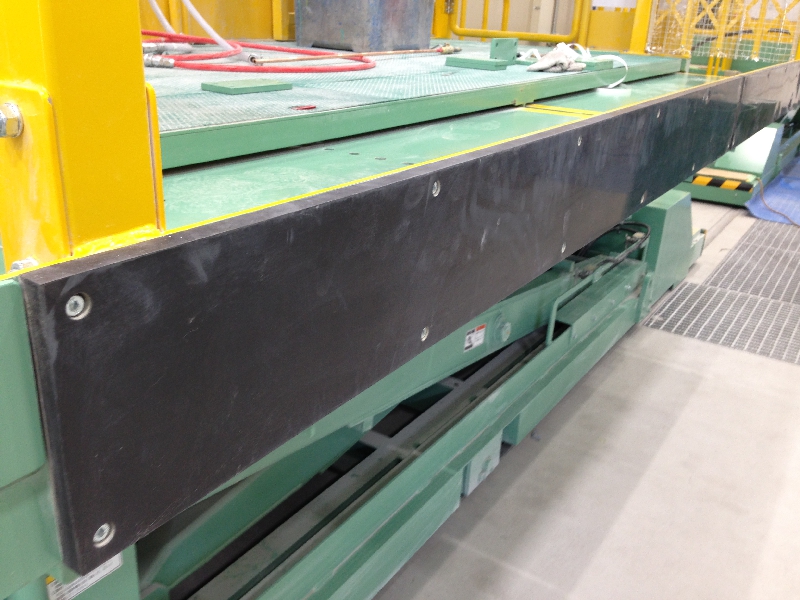

トライテーブル3Dは、スライドテーブル用操作ハンドルとバンパースイッチ付きで、耐荷重性が高く自在に高さを固定でき、自走機能を加えた多機能でコンパクトな油圧昇降式移動足場です。主に鉄道車両ような長さのある大型機械などの製作現場での塗装をより安全に、より効率よく作業するために様々な工夫がなされています。足場のステージは上下に無段階で自由に移動・固定が可能で、重量物を積載した状態でもステージポジションを確実に維持します。これらの利便性に優れたテーブルリフトの機能に加え、レールによる自走機能を持つことで、長距離の移動が可能になり広い範囲で高所作業の利便性と安全性を高いレベルで実現します。

【 トライテーブル3Dの特徴 】
・耐荷重性が高く自在に高さを固定。
・低ランニングコスト。
・固定式建造物に比べ建築コストが安く済む 。
・囲い、扉、スイッチなどのカスタマイズもできます。
・色指定、ステンレス仕様などのカスタマイズできます。

【 トライベーター3D 標準仕様 】
電動機　　三相 AC200V ( 50Hz / 60Hz )
昇降方式　油圧駆動方式
制御方式　シーケンサー自動制御
表示装置　インジケータ
安全装置　非常停止装置・各種リミットスイッチ
昇降機　　油圧方式昇降式足場

＊ 写真をクリックすると動画を再生します。

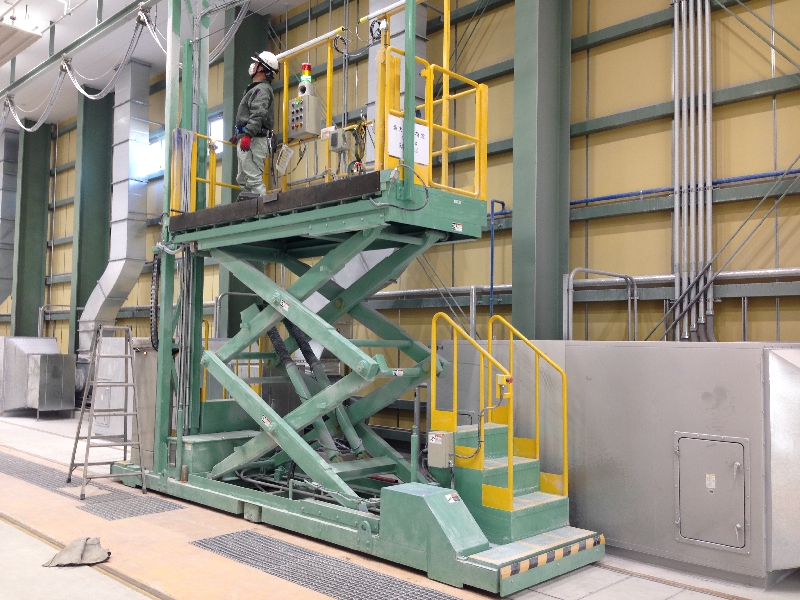

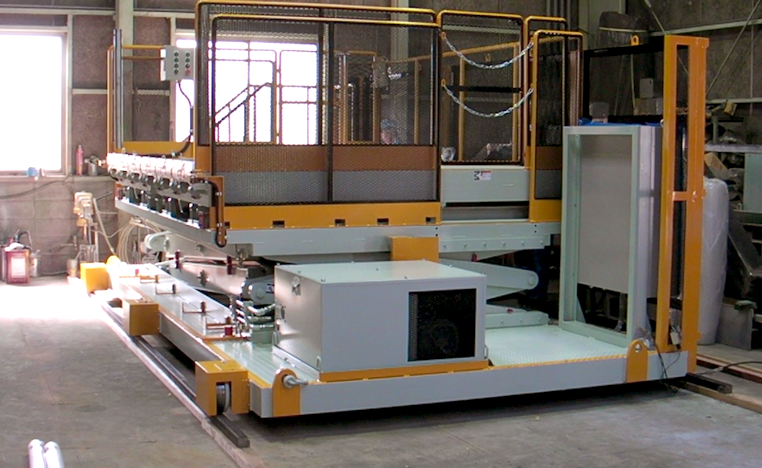

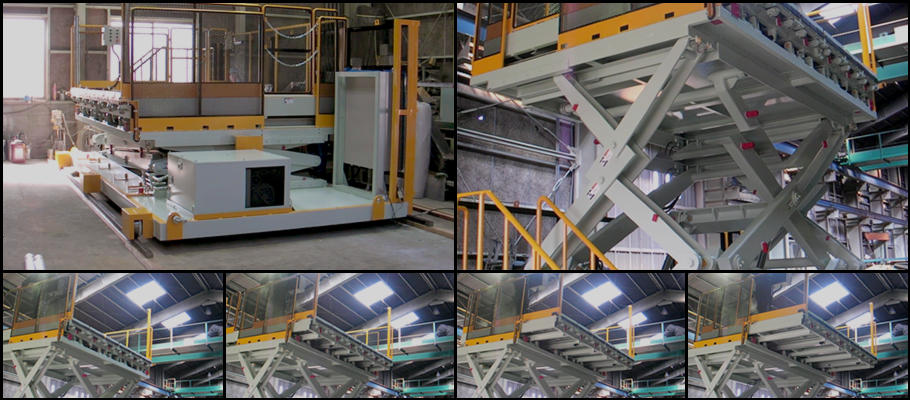

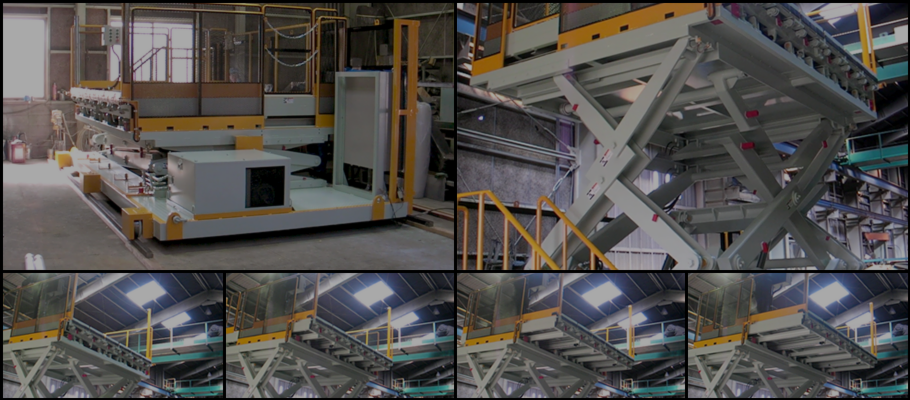

高性能で汎用性に優れ、自走が可能な省スペース構造の油圧昇降式移動足場

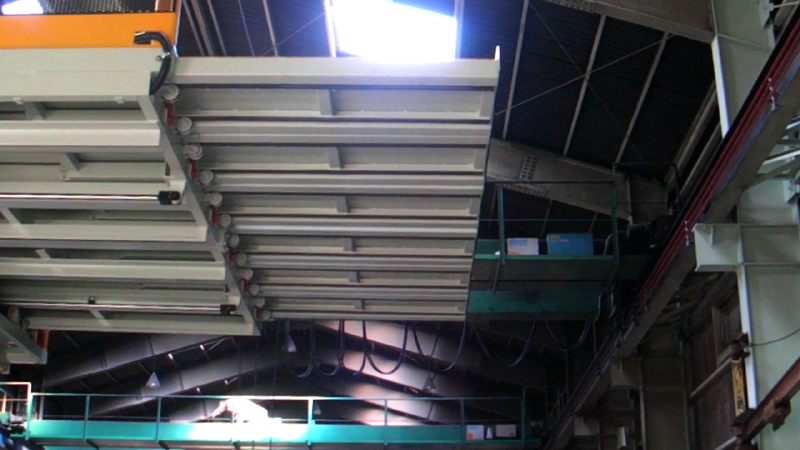

トライテーブル3DRは、耐荷重性が高くスムーズな動きの油圧テーブルリフトにレール自走機能とテーブルスライド機能を加えた多機能でコンパクトな油圧昇降式移動足場です。主に鉄道車両や建設機械のような長さのある大型機械などの製作現場で、より安全に、より効率よく作業するために様々な工夫がなされています。足場のステージは上下に無段階で自由に移動・固定が可能で、重量物を積載した状態でもステージポジションを確実に維持します。また足場となるテーブルにはスライド式のステージを備え、複雑な工作物の形状に合わせて足場を密着させる事ができるため落下の危険性を防いでいます。これらの利便性に優れたテーブルリフトの機能に加え、レールによる自走機能を持つことで、長距離の移動が可能になり広い範囲で高所作業の利便性と安全性を高いレベルで実現します。

【 トライテーブル3DRの特徴 】
・スムーズな動きの油圧式テーブルリフト。
・高速対応( MAX 30m/min )が可能
・耐荷重性が高く自在に高さを固定できます。
・固定式建造物に比べ建築コストが安く済みます 。
・メンテ費用が安く低ランニングコスト。
・レール長さ、各種安全装置など豊富なオプションを用意。
・色指定、ステンレス仕様などカスタマイズできます。
・クリーンルーム仕様、防爆仕様などもご用意いたします。

【 トライベーター3DR 標準仕様 】
電動機　　三相 AC200V ( 50Hz / 60Hz )
昇降方式　油圧駆動方式
自走方式　電動モーター駆動方式
制御方式　シーケンサー自動制御
表示装置　インジケータ
安全装置　非常停止装置・各種リミットスイッチ

＊ 写真をクリックすると動画を再生します。

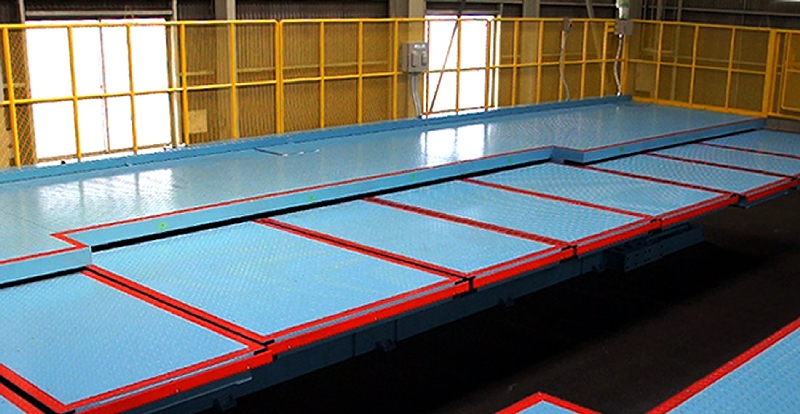

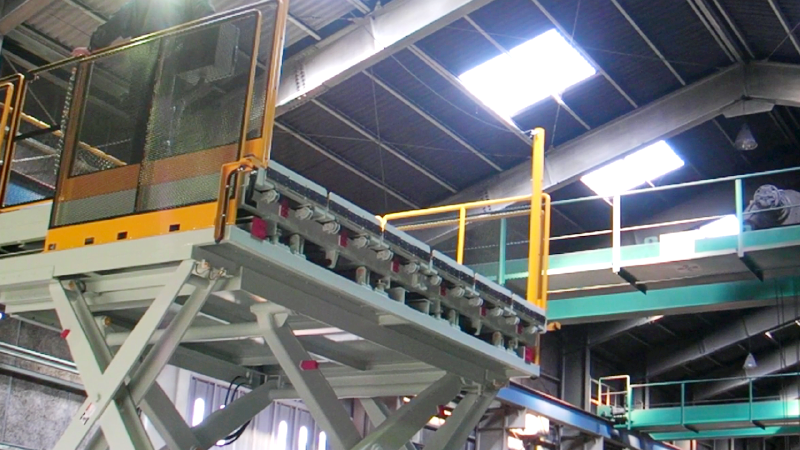

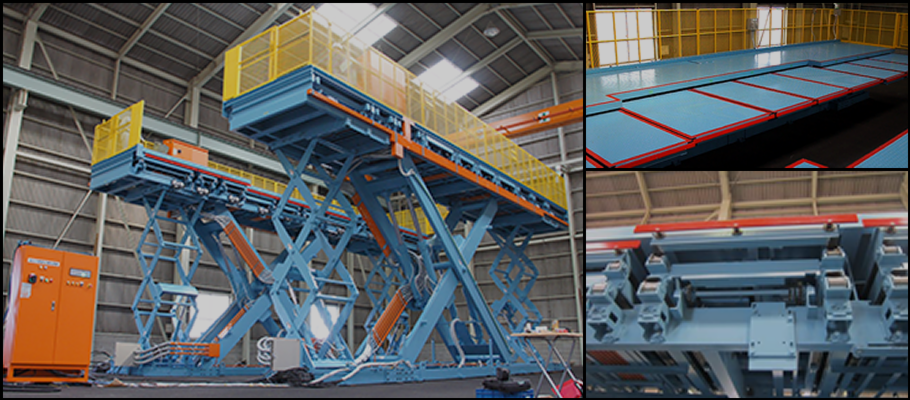

高性能で汎用性に優れた省スペース構造の油圧昇降式移動足場

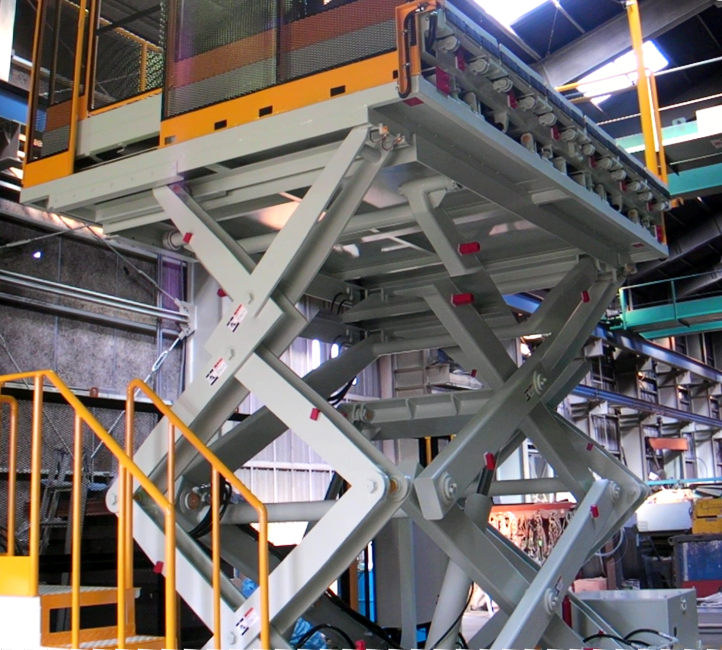

トライテーブル3DWは、耐荷重性が高くスムーズな動きの油圧テーブルリフトにテーブルスライド機能を加えた多機能でコンパクトな油圧昇降式足場です。主に建設機械や風力発電のような長さのある大型で重量のある機械などの製作現場で、より安全に、より効率よく作業するために様々な工夫がなされています。足場のステージは上下に無段階で自由に移動・固定が可能で、重量物を積載した状態でもステージポジションを確実に維持します。また足場となるテーブルにはスライド式のステージを備え、複雑な工作物の形状に合わせて足場を密着させる事ができるため落下の危険性を防いでいます。これらの優れたテーブルリフトの機能が広い範囲で高所作業の利便性と安全性を高いレベルで実現します。

【 トライテーブル3DWの特徴 】
・高揚程、高速対応( MAX 30m/min )が可能。
・耐荷重性が高く自在に高さを固定できます。
・メンテ費用が安く低ランニングコスト。
・囲い、扉、スイッチなど豊富なオプション。
・色指定、ステンレス仕様などカスタマイズできます。
・クリーンルーム仕様、防爆仕様などもご用意いたします。

【 トライベーター3DW 標準仕様 】
電動機　　三相 AC200V ( 50Hz / 60Hz )
昇降方式　油圧駆動方式
制御方式　シーケンサー自動制御
表示装置　インジケータ
安全装置　非常停止装置・各種リミットスイッチ

＊ 写真をクリックすると動画を再生します。

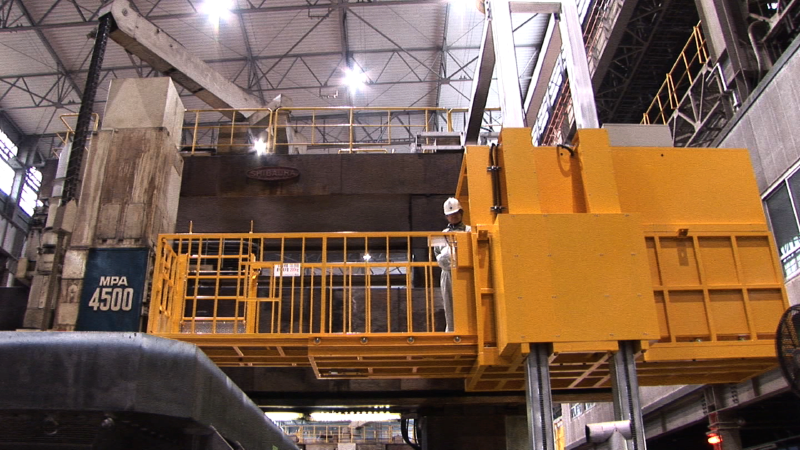

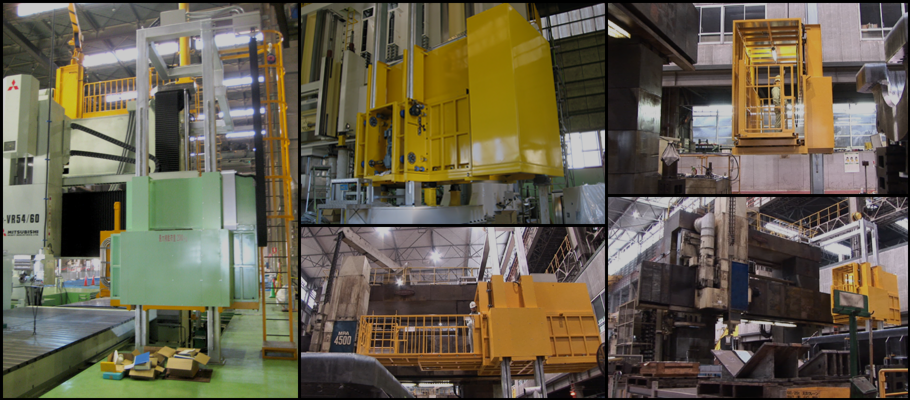

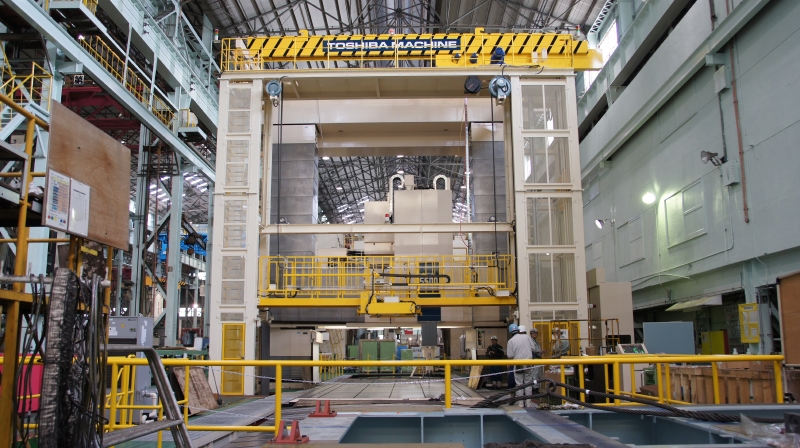

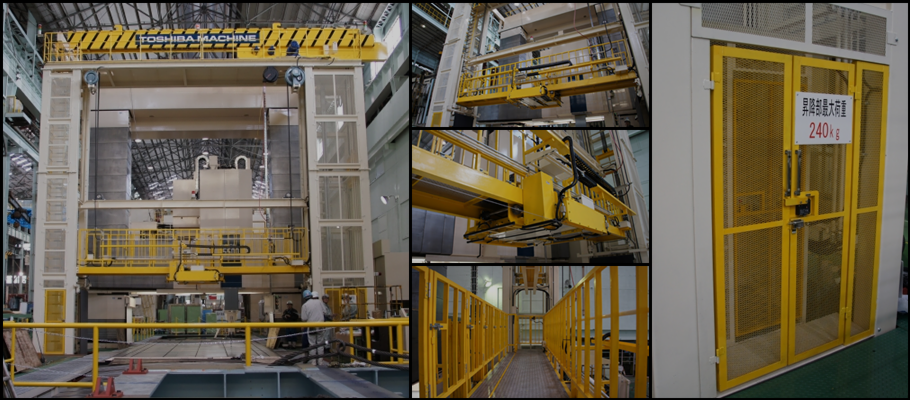

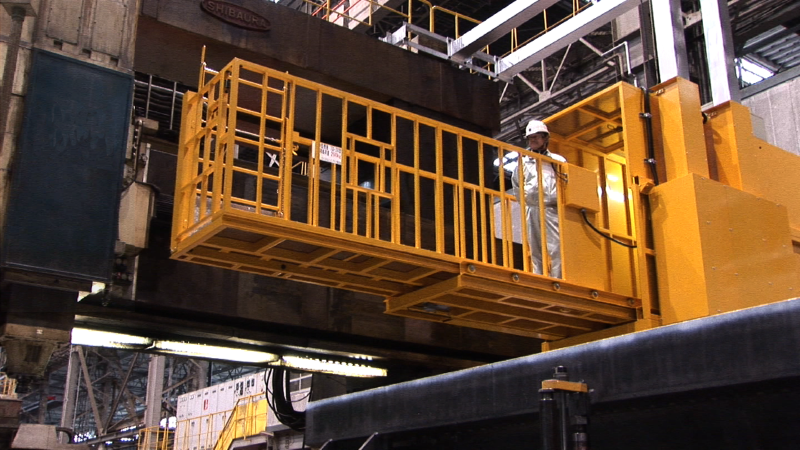

門型マシニングセンタの作業効率を飛躍的に向上させる安全性の高い昇降式移動足場

トライタワー3Dは、航空・宇宙・艦船・発電施設などさまざまな分野の最先端技術を支える高精度な大型工作機械、門型マシニングセンタの為に開発された昇降式移動足場です。門型マシニングセンタの切削作業中に加工面の監視をより安全に、切削面の状態を目視で確認できるまで近づけるように門型マシニングセンタの足場を上下左右に自由に移動できます。スライド式のステージは、門型マシニングセンタの切削加工中に工作物とマシニングセンタの動きを上方から至近距離で安全を確保しながら自在に監視する事を目的に広く設計されています。

【 トライタワー3Dの特徴 】
・上下左右の自由な動きを実現する3Dステージ。
・高速対応( MAX 30m/min )が可能
・設置場所を取らない省スペース設計。
・メンテ費用が安く低ランニングコスト。
・門型マシニングセンタに合わせて各種サイズをご用意。
・各種安全装置など豊富なオプションをご用意。
・色指定、ステンレス仕様などカスタマイズできます。
・防爆仕様などもご用意いたします。

【 トライタワー3D 標準仕様 】
電動機　　三相 AC200V ( 50Hz / 60Hz )
昇降方式　ローラーチェーン駆動方式
可動足場　電動モーター ラック&ピニオンレール駆動方式
制御方式　シーケンサー自動制御
表示装置　インジケータ
安全装置　非常停止装置・各種リミットスイッチ
昇降装置　1人用エレベーター + 梯子装備

＊ 写真をクリックすると動画を再生します。

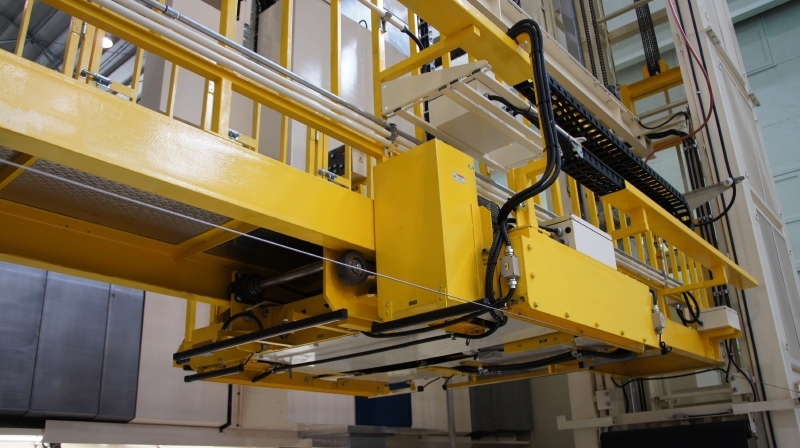

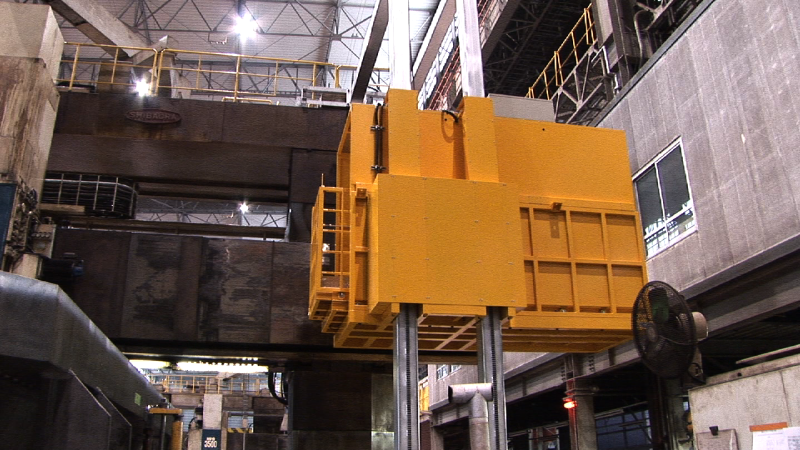

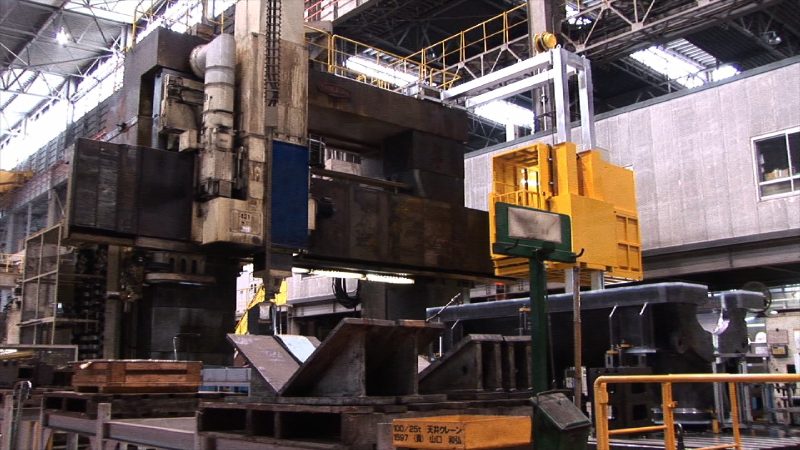

設置場所を選ばない省スペースタイプの門型マシニングセンタ昇降式移動足場

トライタワー3DS ( シングルタイプ ) は、大型工作機械、門型マシニングセンタの為に開発された省スペース型の門型マシニングセンタ昇降用移動足場です。門型マシニングセンタの切削作業中に加工面の監視をより安全に、切削面の状態を目視で確認できるまで近づけるように門型マシニングセンタの足場を上下左右に自由に移動できます。スライド式のステージは、門型マシニングセンタの切削加工中に工作物とマシニ ングセンタの動きを上方から至近距離で安全を確保しながら自在に監視する事を目的に広く設計されています。昇降用足場を後付する場合に、限られた設置スペースでも設置が可能なため、在来機にも後付設置するのにも最適です。

【 トライタワー3DＳ ( シングルタイプ ) の特徴 】
・上下左右の自由な動きを実現する3Dステージ。
・高速対応( MAX 20m/min )が可能
・設置場所を取らない省スペース設計。
・導入費用が安く低ランニングコスト。
・門型マシニングセンタに合わせて各種サイズをご用意。
・各種安全装置など豊富なオプションをご用意。
・色指定、ステンレス仕様などカスタマイズできます。
・防爆仕様などもご用意いたします。

【 トライタワー3DＳ( シングルタイプ ) 標準仕様 】
電動機　　三相 AC200V ( 50Hz / 60Hz )
昇降方式　動モーター ラック&ピニオンレール駆動方式
可動足場　電動モーター ラック&ピニオンレール駆動方式
制御方式　シーケンサー自動制御
表示装置　インジケータ
安全装置　非常停止装置・各種リミットスイッチ・
　　　　　非常降下装置

＊ 写真をクリックすると動画を再生します。

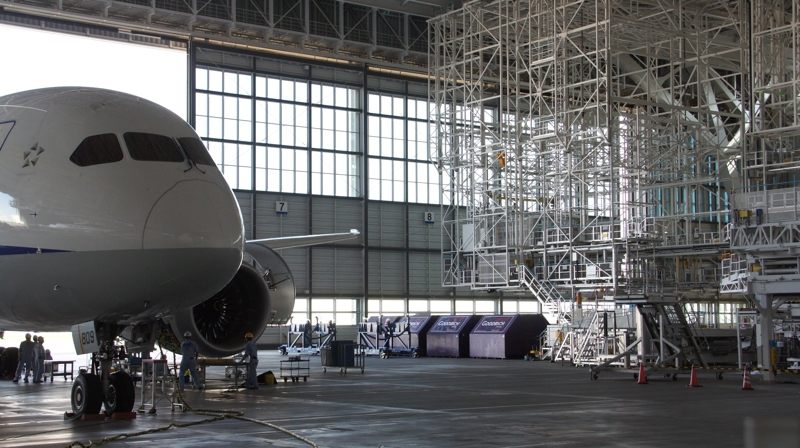

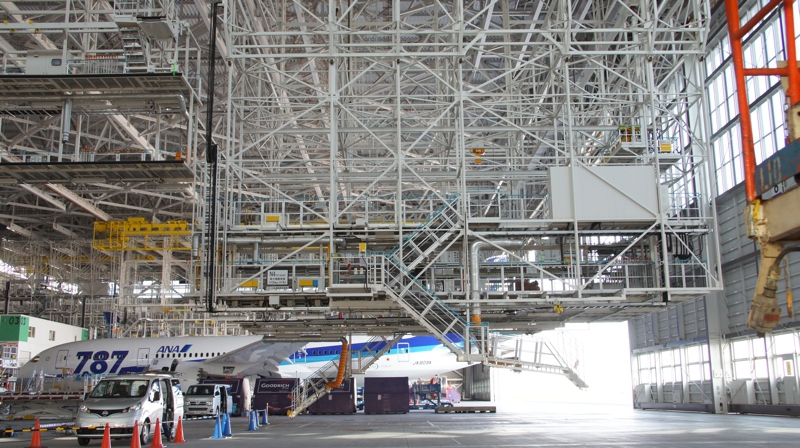

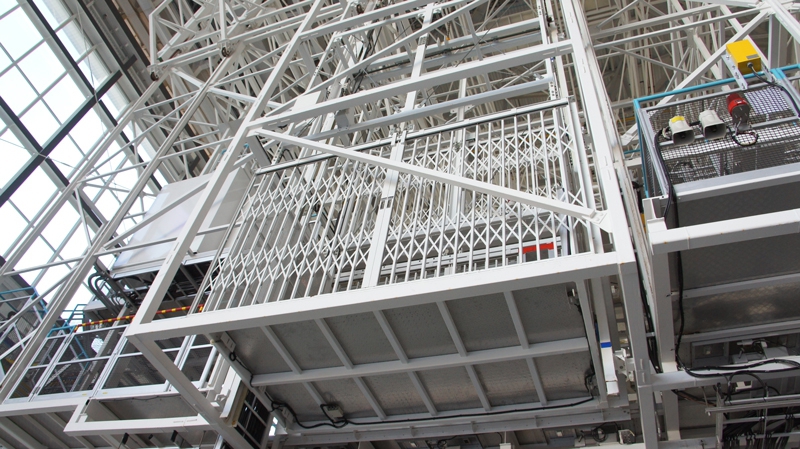

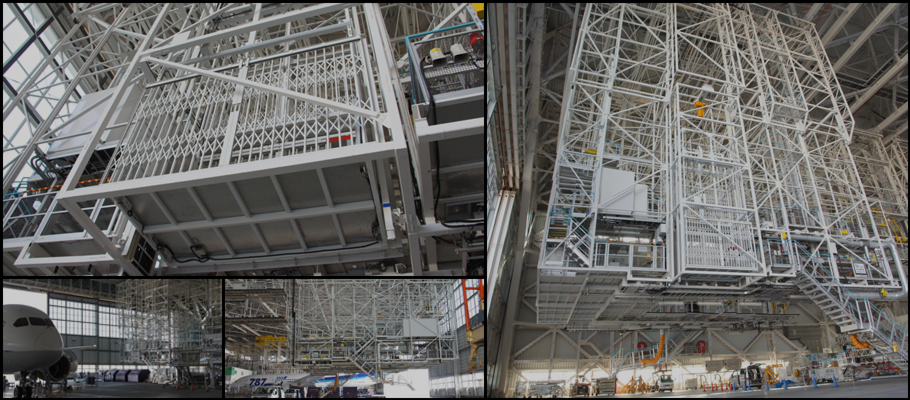

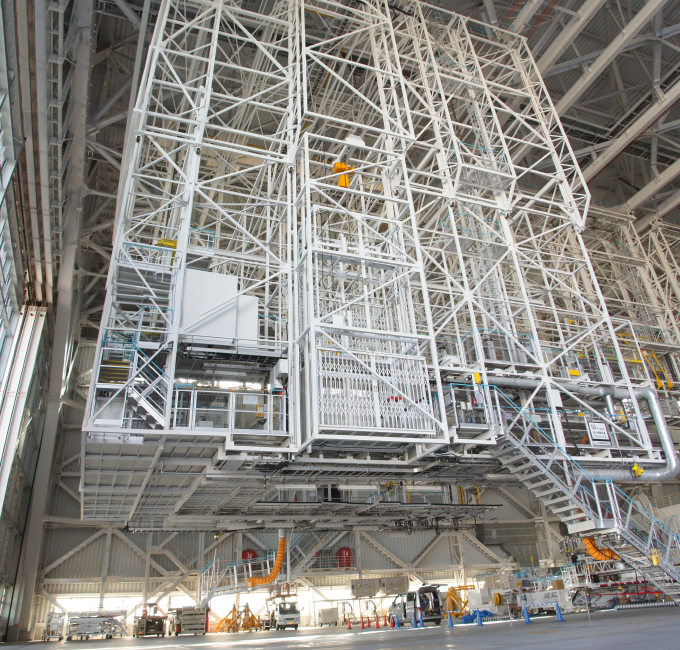

ANA羽田整備工場で採用されたトライシステムエンジニアリングの特殊昇降式足場

安全性・信頼性を最も重視する航空機整備の現場、ANA羽田機体整備工場において当社の特殊昇降式足場が採用されています。これらは航空機整備設備や航空機生産設備など使用することを目的に、お客さまのご要望に基づいて当社で設計・製作したオリジナルの特殊昇降式足場です。航空機整備の現場では運行時間の管理や求められる安全性のレベルが非常に厳格であるため、さまざまな機器の採用においても耐久性や信頼性を始め、様々な厳しい基準をクリアしなければなりません。当社の特殊昇降式足場は、安全性や信頼性が重視される航空機整備の現場において信頼性・耐久性の高く作業効率の高い移動式特殊足場としてお客さまのご評価を頂き、最新鋭機種の整備箇所において複数台の特殊昇降式足場が採用されています。荷物や人の搬送を、より安全に効率よく、現場に合わせたカスタマイズや法的な適応など、メンテナンスやアフターケアも含め多くのお客さまにご満足いただけるよう高い技術力でお客さまのご要望にお応えする。
トライシステムでは簡易リフト・荷物用エレベーターをはじめとする各種オリジナルの昇降機や特殊昇降式足場を、お客さまのご要望に応じて設計・製作いたします。特殊なケースで昇降機の導入をお考えでしたら、ぜひ私共にご相談ください。高い技術力でお客さまのご要望にお応えいたします。
