自動搬送装置・自動機

簡易リフト

トライα( 簡易リフト型自動搬送装置 )

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )

* 写真をクリックすると動画を再生します。

従来の「簡易リフト」に置き変わる、誰でも安心して使える新しいタイプの自動搬送リフトです。

トライα( アルファ ) は、一般の「簡易リフト」のような 上・下 方向の動きに加え、各階の停止位置で荷室が 前・後 に短くスライドするのが最大の特徴です。スライド機構が付くことで、法令上の分類は自動搬送装置になりますが、使用方法は簡易リフトに近いものになります。
従来の簡易リフトは、荷室から昇降口の安全扉までの距離が短い構造になっており、開口部までの距離が短く、安全対策として転落防止の安全扉等を設置して法規上の安全基準を満たしています。しかし、法的な安全基準を満たしている装置であっても、派遣社員やアルバイトといった不特定の機械操作に不慣れな第三者が操作する場合、予期せぬヒューマンエラーによる危険性もあり、従来の法的安全基準だけでは十分でないとの報告があります。
トライα( アルファ ) は、「簡易リフト」における不特定作業者の使用を前提に、更に安全性を徹底して見直し、事故の発生要因となる構造的要因を排除した装置です。スライド機構により距離を設け、荷室への乗り込みに安全なスペースを確保し、「転落」「挟まれ」といった重大事故の可能性を最小限にしています。また、荷室への乗り込みには2重の安全扉を設け、荷室のスライド操作にも独自の工夫で使用者の操作ミスを防止するなど徹底し危険性を排除しています。

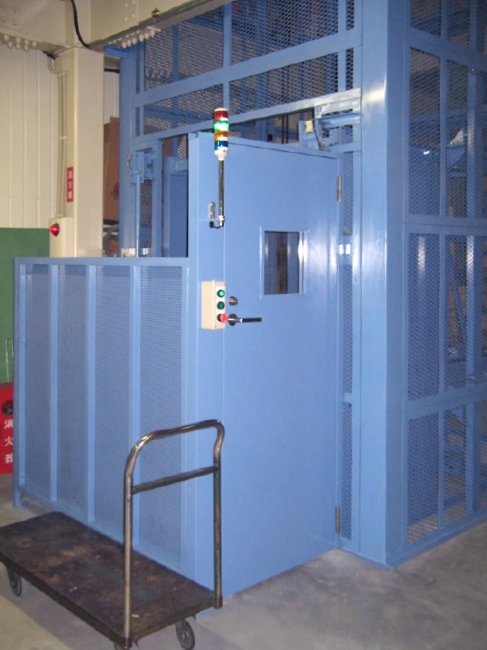

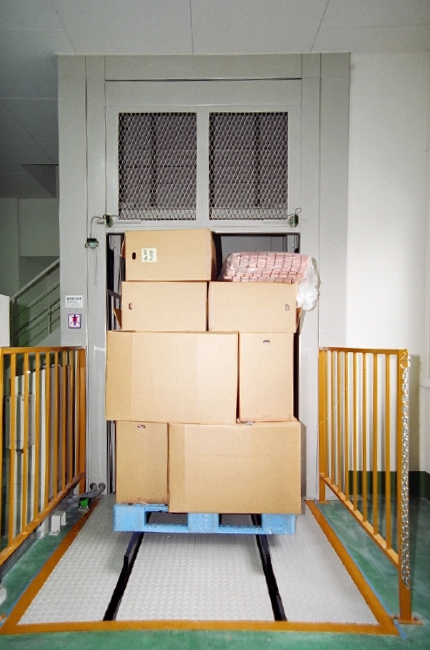

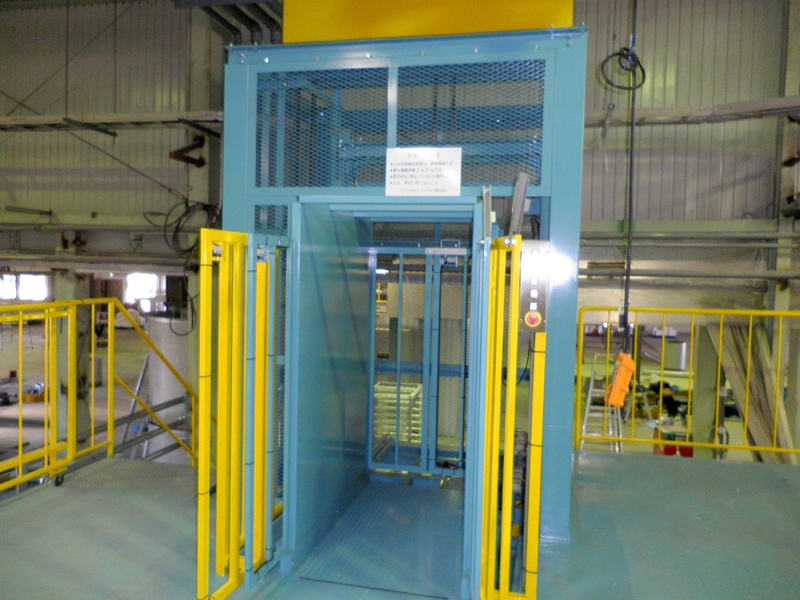

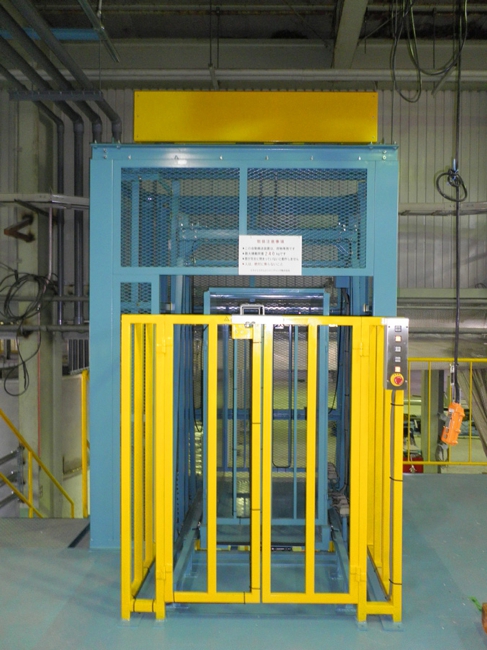

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )トライα 正面

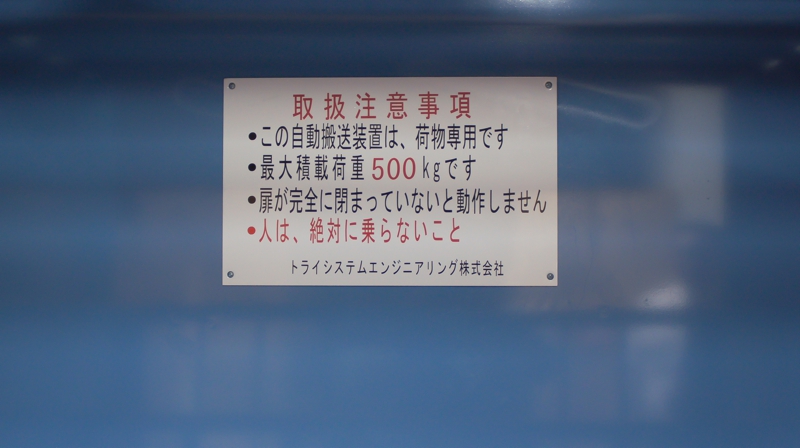

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )明示板

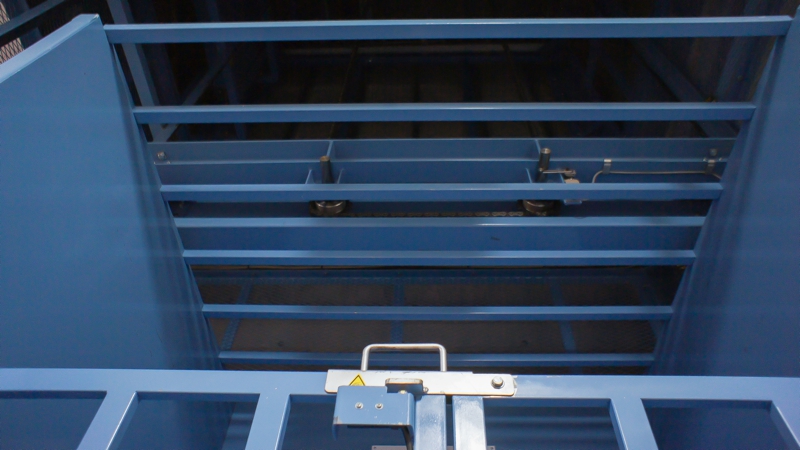

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )荷室上部

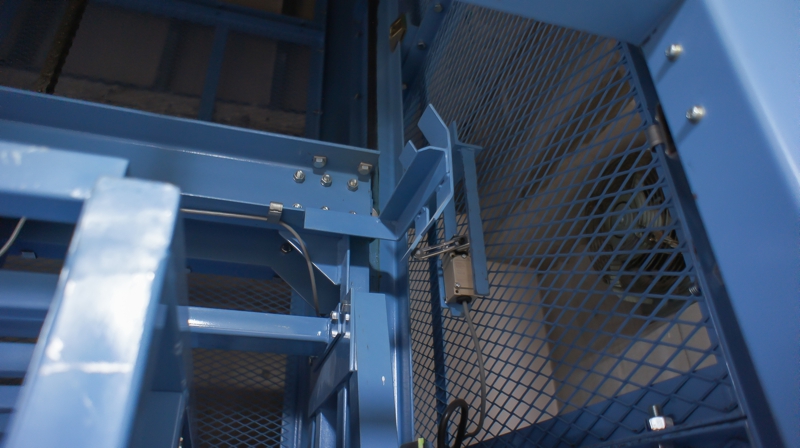

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )リミットスイッチ

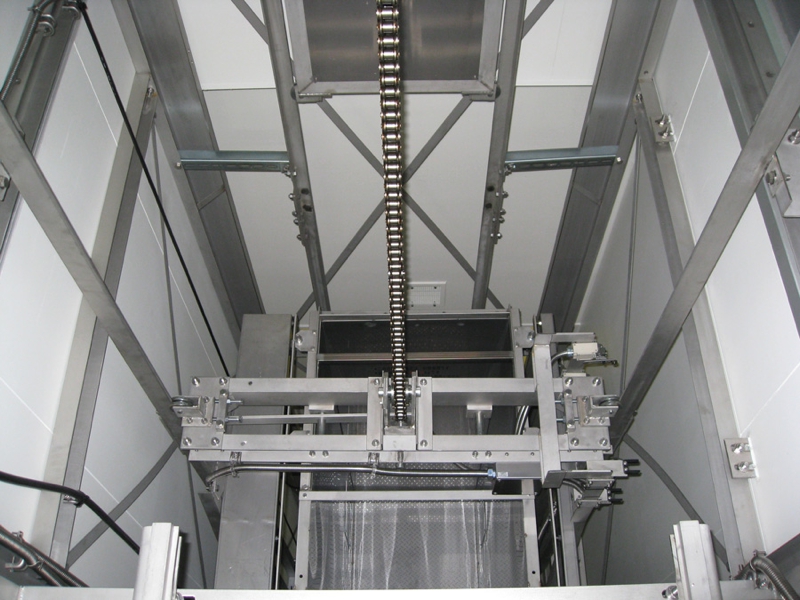

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )エレベーターシャフト

カスタマイズ事例

【 トライα ステンレス防爆仕様
薬品工場で使用するために本体の殆どの部材を耐食性に優れたステンレス( SUS304 )で製作されたトライαです。お客さまのご要望で安全増防爆構造の仕様になっています。

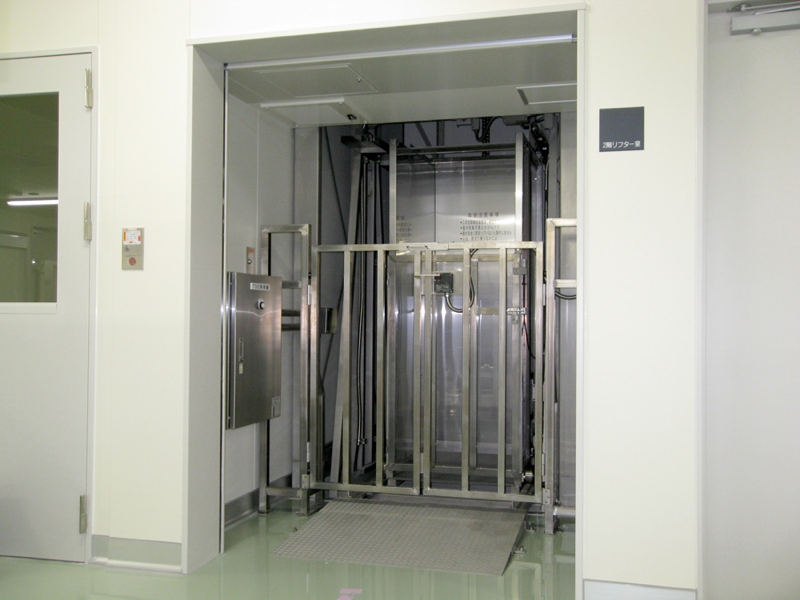

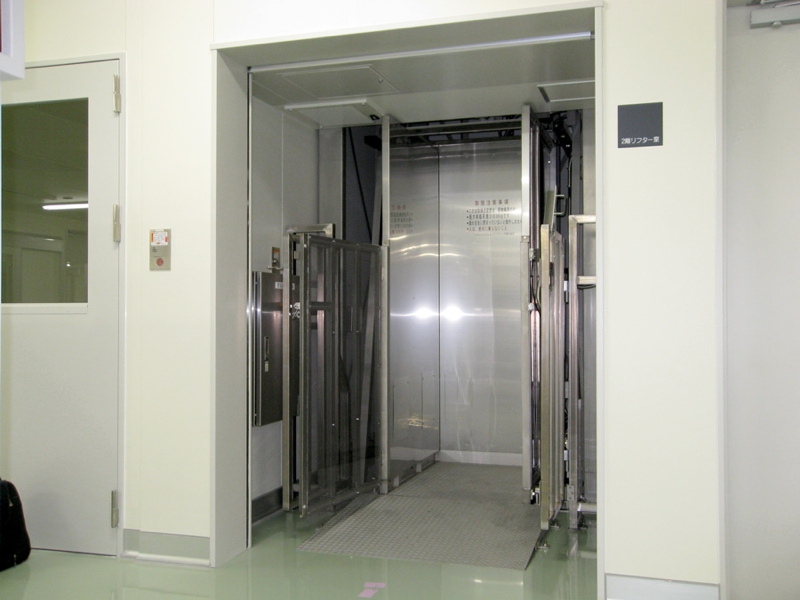

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )トライαステンレス防爆仕様

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )荷室スライド時

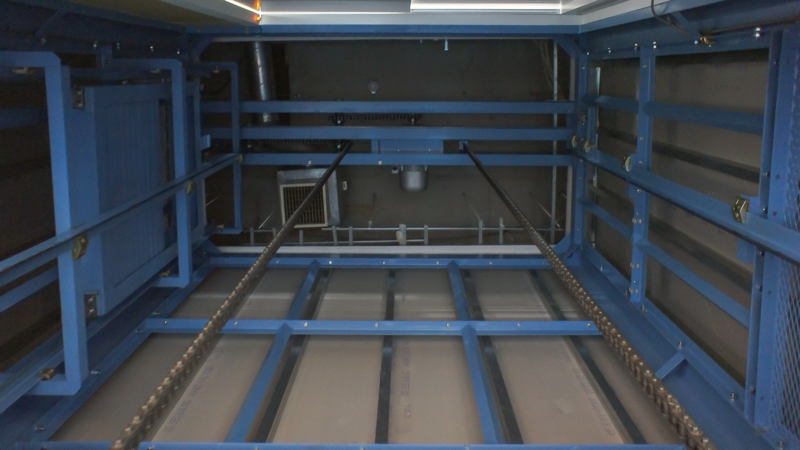

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )エレベーターシャフト

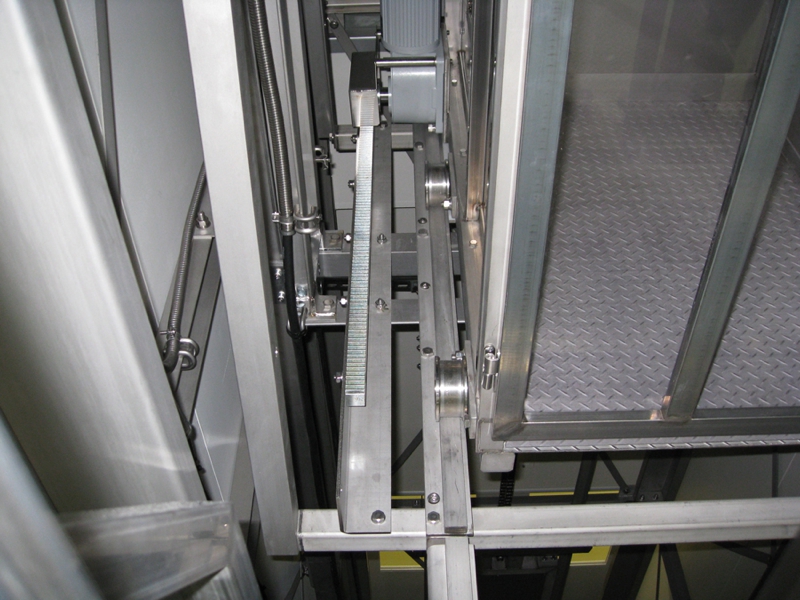

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )スライド機構

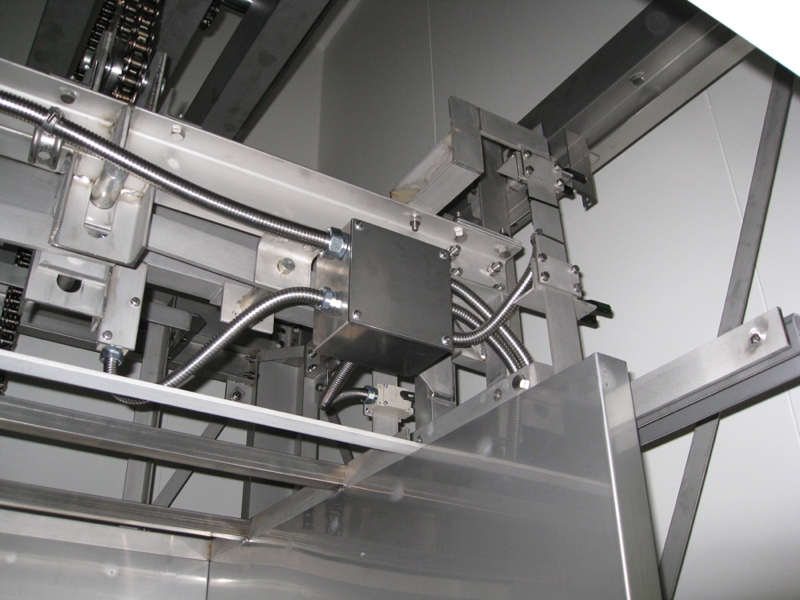

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )防爆仕様

【 トライα- Z型
トライα - Z型 は 対面開閉タイプのトライαです。1階部分と2階部分では開閉方向が逆になり、1階部分と2階部分で反対側がスライドして開閉します。

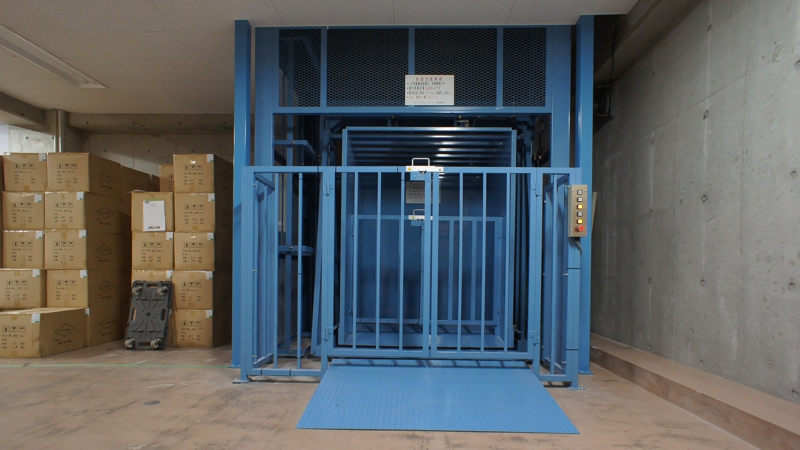

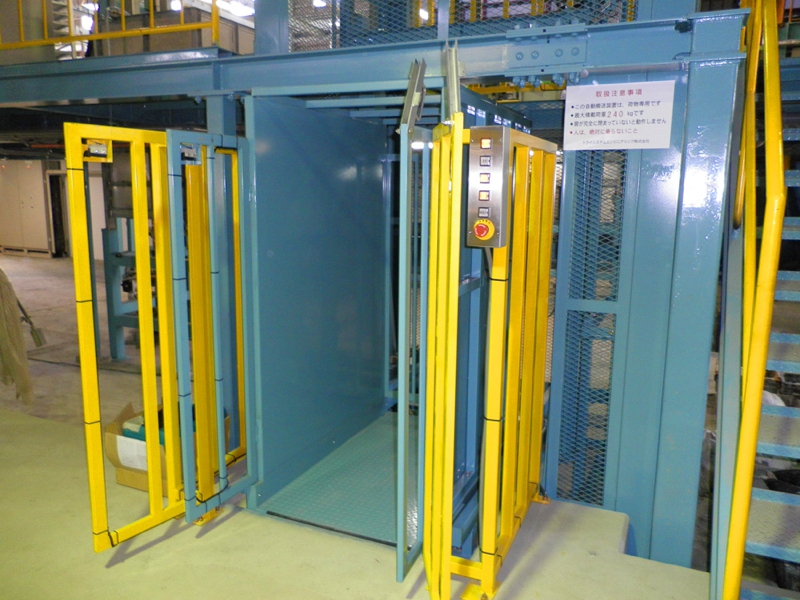

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )トライα - Z型

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )トライα - Z型 2階部分

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )トライα - Z型 1階部分

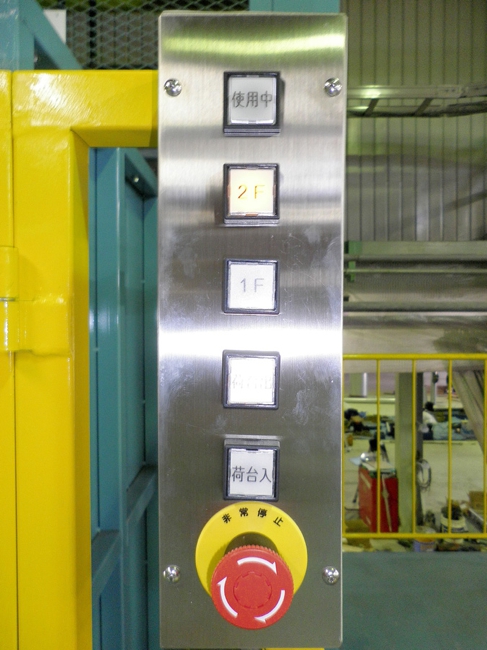

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )操作パネル

簡易リフト型自動搬送装置 : トライα( アルファ )簡易リフト型自動搬送装置 : トライα( アルファ )トライα - Z型 全景

                                                                                                        | 自動搬送装置 | 簡易リフト | 油圧テーブルリフト | 荷物用エレベーター・小荷物専用昇降機 | 昇降式移動足場 |

簡易リフト

トライスターオートC ( コンベア式自動搬送装置 )

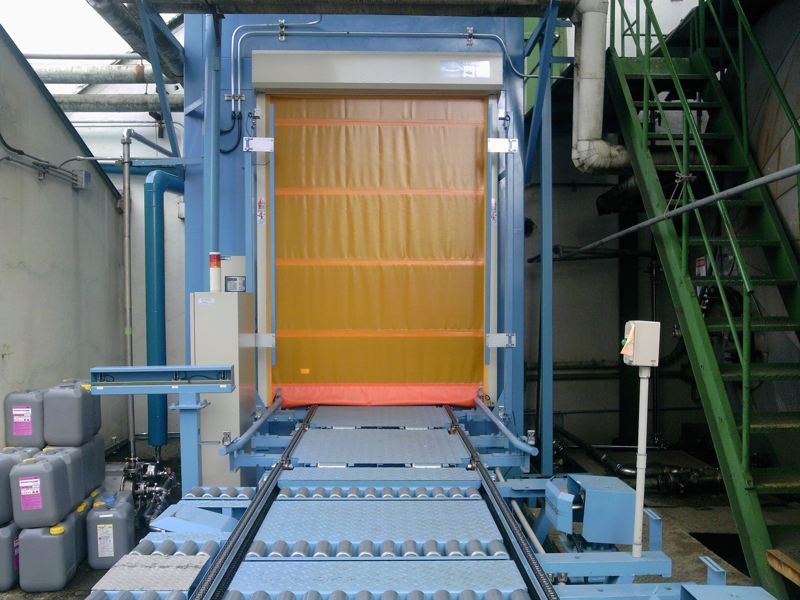

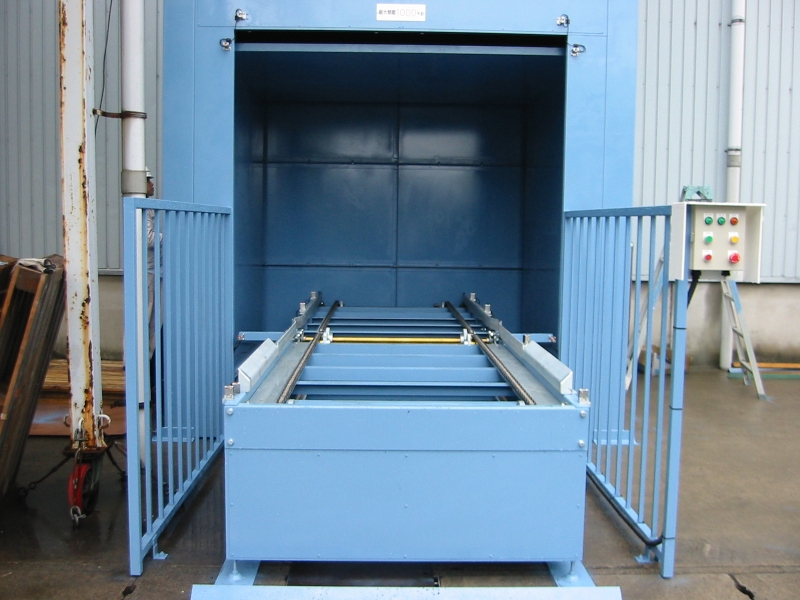

コンベア式自動搬送装置 : トライスターオートCコンベア式自動搬送装置 : トライスターオートC

* 写真をクリックすると動画を再生します。

工場・倉庫・配送センターに最適なコンベア式自動搬送装置をフルオーダーで製作。

トライスターオートCは、当社の昇降機のノウハウを生かしたフルオーダーで製作するコンベア式自動搬送装置です。コスト・安全性・作業効率の面で、フルオーダーならではの良さで、お客さまにご満足いただける製品となります。設置場所や使用環境、搬送物により駆動方式 ( ベルトコンベア・チェーン・ローラー・他 )や動作制御、コンベア移送範囲、囲い等を選定し、お客さまの現場に適したベストなコンベア式自動搬送装置を設計・ご提案します。

【 トライスターオートCの特徴 】
・現場に合わせたフルオーダー。
・荷物に合わせ選べる駆動方式。
・シーケンサー制御による高度な自動化を実現。
・耐久性に優れ屋外や環境の厳しい場所でも設置が可能。
・囲い、扉、スイッチなど豊富なオプションを用意。
・色指定、ステンレス仕様などカスタマイズできます。
・クリーンルーム仕様、耐防爆仕様などご用意いたします。

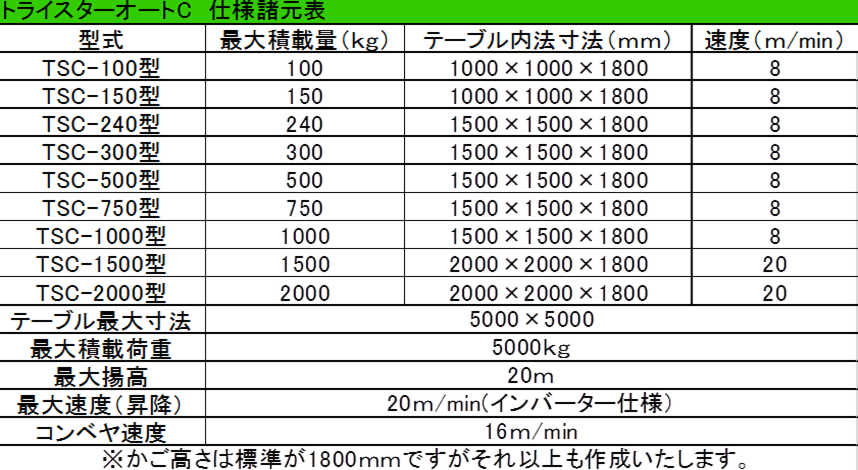

【 トライスターオートC 標準仕様 】
電動機  三相 AC200V ( 50Hz / 60Hz )
昇降方式 ローラーチェーン方式
操作方式 自動方式
搬出入部 ローラーコンベア式・フォーク式・他
制御方式 シーケンサ制御
安全装置 非常停止装置・落下防止装置・リミットスイッチ






自動搬送装置 : トライスターオートC ローラーチェーンタイプ自動搬送装置 : トライスターオートC ローラーチェーンタイプローラーチェーンタイプ

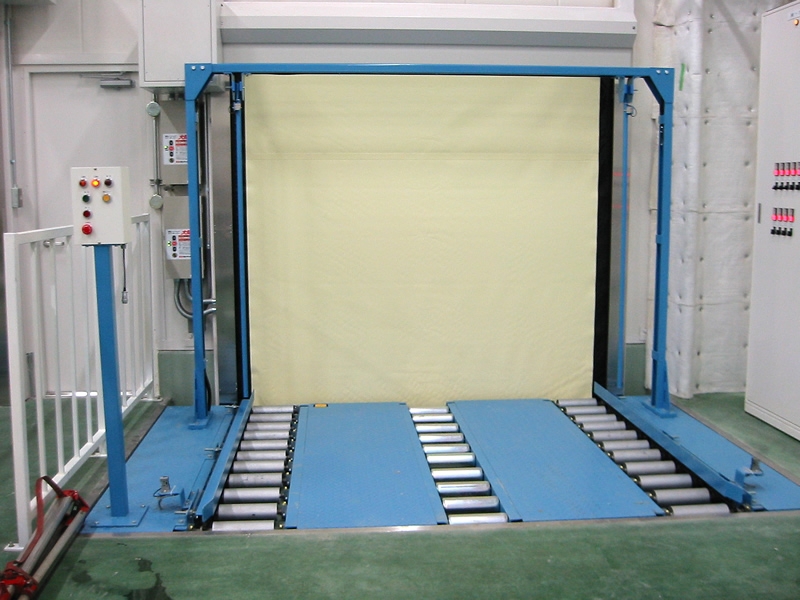

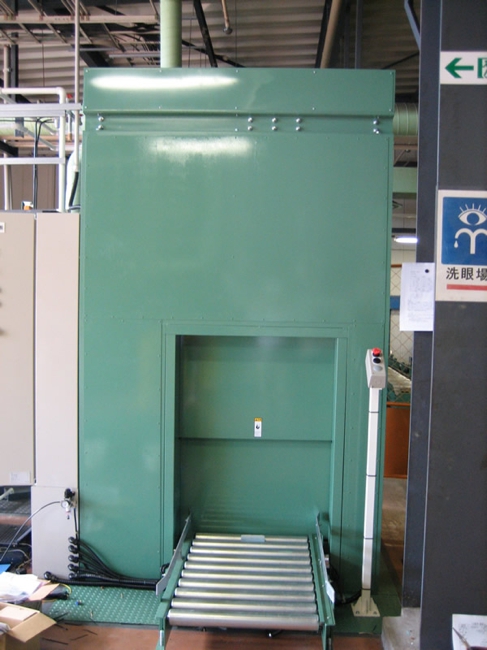

自動搬送装置 : トライスターオートC ローラーコンベアタイプ自動搬送装置 : トライスターオートC ローラーコンベアタイプローラーコンベアタイプ

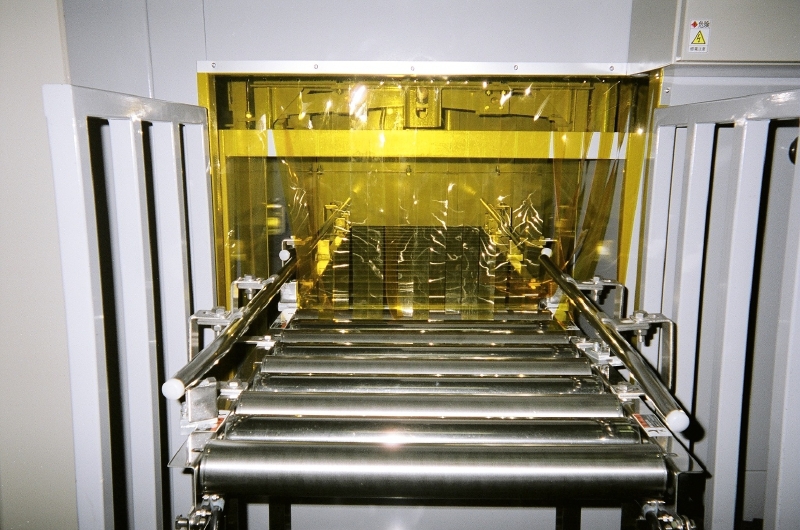

自動搬送装置 : トライスターオートC ステンレス仕様自動搬送装置 : トライスターオートC ステンレス仕様ステンレス仕様

自動搬送装置 : トライスターオートC フルカバータイプ自動搬送装置 : トライスターオートC フルカバータイプフルカバータイプ

自動搬送装置 : トライスターオートC L型 チェーン+ローラー自動搬送装置 : トライスターオートC L型 チェーン+ローラーL型 チェーン+ローラー

                                                                                                        | 自動搬送装置 | 簡易リフト | 油圧テーブルリフト | 荷物用エレベーター・小荷物専用昇降機 | 昇降式移動足場 |

簡易リフト

トライスターオートF ( フォーク式 自動搬送装置 )

フォーク式自動搬送装置 : トライスターオートFフォーク式自動搬送装置 : トライスターオートF

* 写真をクリックすると動画を再生します。

パレット・カゴ車など搬送物を選ばないフォーク式自動搬送装置をフルオーダーで製作。

トライスターオートFは、当社の昇降機のノウハウを生かしたフルオーダーで製作するフォーク式自動搬送装置です。コスト・安全性・作業効率の面で、フルオーダーならではの良さで、お客さまにご満足いただける製品となります。設置場所や使用環境、搬送物( パレット、コンテナ、カゴ車、台車 )の形態に合せ、動作制御、フォーク爪の形状、囲い等を選定し、お客さまの現場に適したベストなフォーク式自動搬送装置を設計・ご提案します。

【 トライスターオートFの特徴 】
・現場に合わせたフルオーダー。
・荷物に合わせ選べる駆動方式。
・シーケンサー制御による高度な自動化を実現。
・耐久性に優れ屋外や環境の厳しい場所でも設置が可能。
・囲い、扉、スイッチなど豊富なオプションを用意。
・色指定、ステンレス仕様などカスタマイズできます。
・クリーンルーム仕様、耐防爆仕様などご用意いたします。

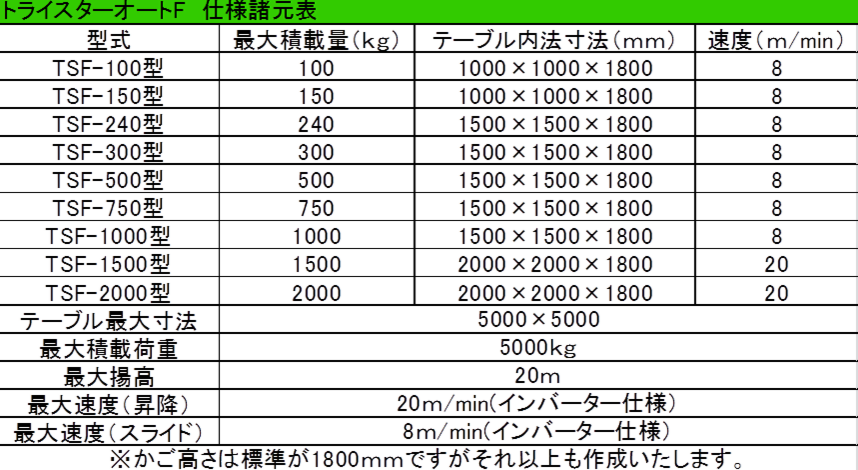

【 トライスターオートF 標準仕様 】
電動機  三相 AC200V ( 50Hz / 60Hz )
昇降方式 ローラーチェーン方式
操作方式 自動方式
搬出入部 ローラーコンベア式・フォーク式・他
制御方式 シーケンサ制御
安全装置 非常停止装置・落下防止装置・リミットスイッチ

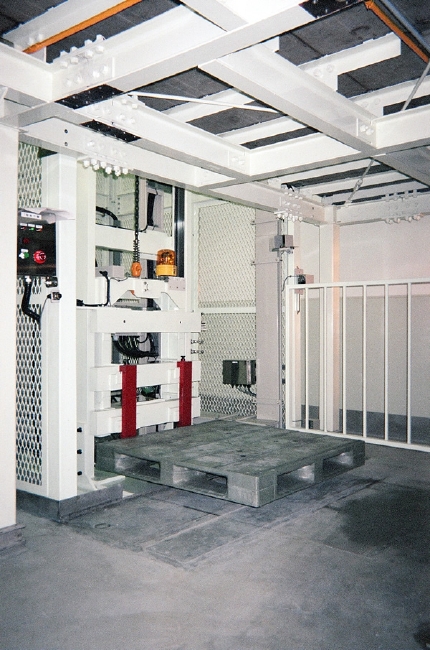

自動搬送装置 :トライスターオートF パレット用自動搬送装置 :トライスターオートF パレット用パレット用

自動搬送装置 :トライスターオートF パレット用自動搬送装置 :トライスターオートF パレット用パレット用

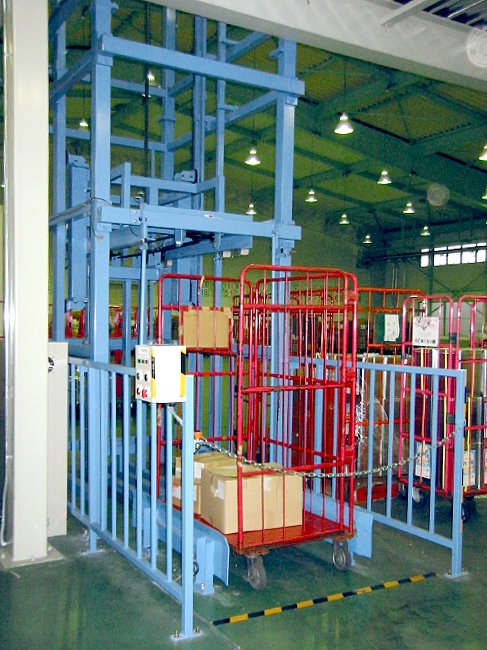

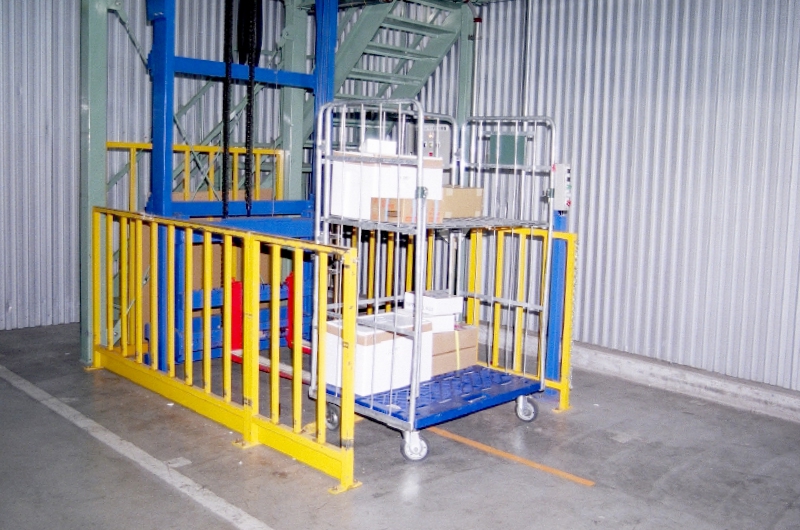

自動搬送装置 :トライスターオートF カゴ車用自動搬送装置 :トライスターオートF カゴ車用カゴ車用

自動搬送装置 :トライスターオートF カゴ車用自動搬送装置 :トライスターオートF カゴ車用カゴ車用

自動搬送装置 :トライスターオートF 台車用自動搬送装置 :トライスターオートF 台車用台車用

                                                                                                        | 自動搬送装置 | 簡易リフト | 油圧テーブルリフト | 荷物用エレベーター・小荷物専用昇降機 | 昇降式移動足場 |

簡易リフト

トライスターオートS ( 自動機 )

特殊自動搬送装置 : トライスターオートS特殊自動搬送装置 : トライスターオートS

* 写真をクリックすると動画を再生します。

生産ラインの自動化に! 複雑な要求に対応する自動機

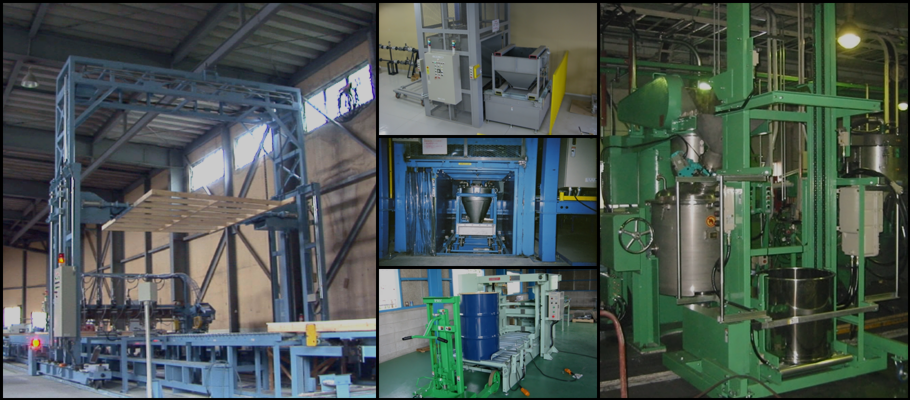

トライスターオートSは、さまざまな生産ラインの自動化を実現するため、お客さまのご希望に合わせて設計・製作する完全オリジナルの自動機です。コンベア等の移送に加え、上昇・下降・回転・反転など複雑な動作をシンプルな機構と安全性に優れた構造でコストを抑えて実現いたします。当社では、昇降機の自動制御で培った豊富なノウハウを生かし、よりお客さまにご満足いただけるように現場に適した自動機のご提案させていただきます。生産ラインの自動化に必要な自動機の導入をお考えでしたら、当社にご相談ください。

【 トライスターオートSの特徴 】
・振動が少ない滑らかな動きのインバーター制御
・ハイスピード動作にも対応
・耐久性に優れ屋外や環境の厳しい場所にも対応可能。
・囲い、扉、スイッチなど豊富な安全対策装備をご用意。
・色指定、ステンレス仕様などカスタマイズできます。
・クリーンルーム仕様、耐防爆仕様などご用意いたします。

トライスターオートS標準仕様 】
電動機  三相 AC200V ( 50Hz / 60Hz )
昇降方式 ローラーチェーン・油圧など
材  質 スチール・ステンレスなど
安全装置 非常停止・落下防止装置、各種インターロック機構付
塗装色  標準色:B72-50L

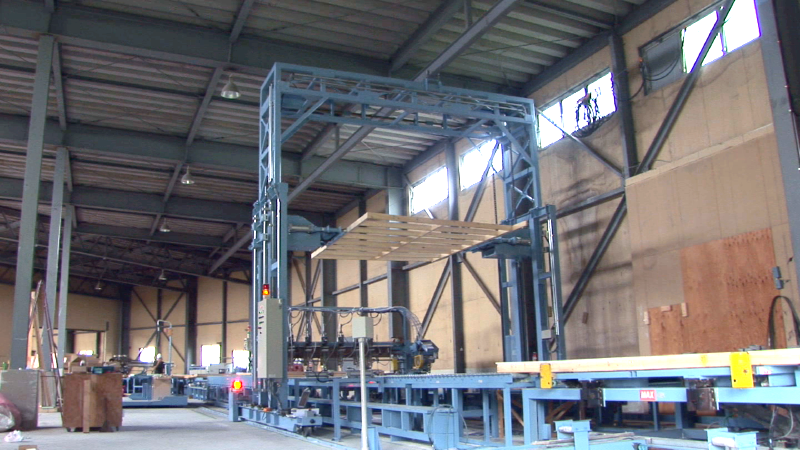

特殊自動搬送装置 : トライスターオートS 2×4パネル反転移送特殊自動搬送装置 : トライスターオートS 2×4パネル反転移送2×4パネル反転移送

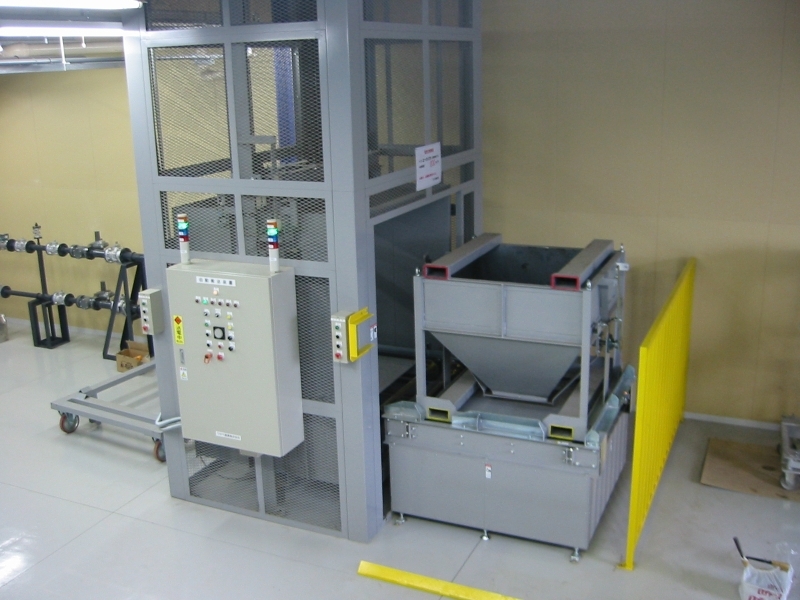

特殊自動搬送装置 : トライスターオートS ホッパー移送自動投入特殊自動搬送装置 : トライスターオートS ホッパー移送自動投入ホッパー移送自動投入

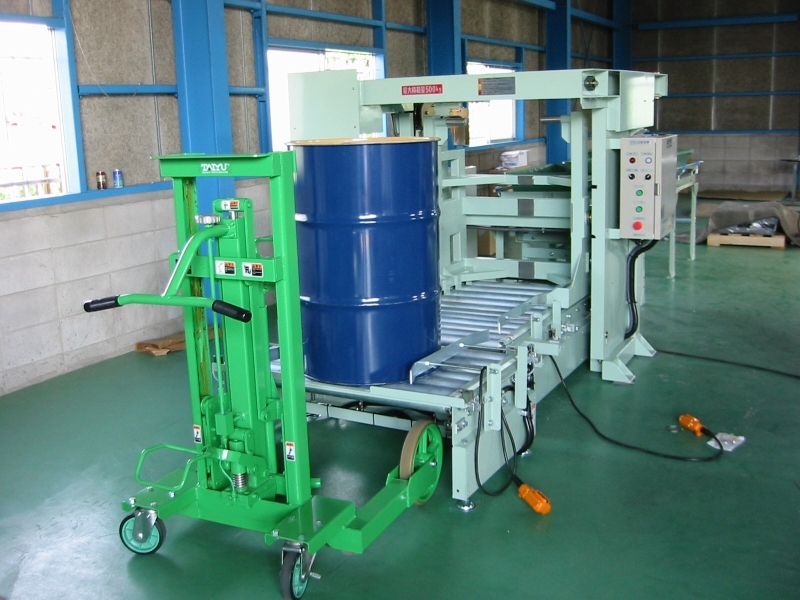

特殊自動搬送装置 : トライスターオートS ドラム缶移送反転特殊自動搬送装置 : トライスターオートS ドラム缶移送反転ドラム缶移送反転

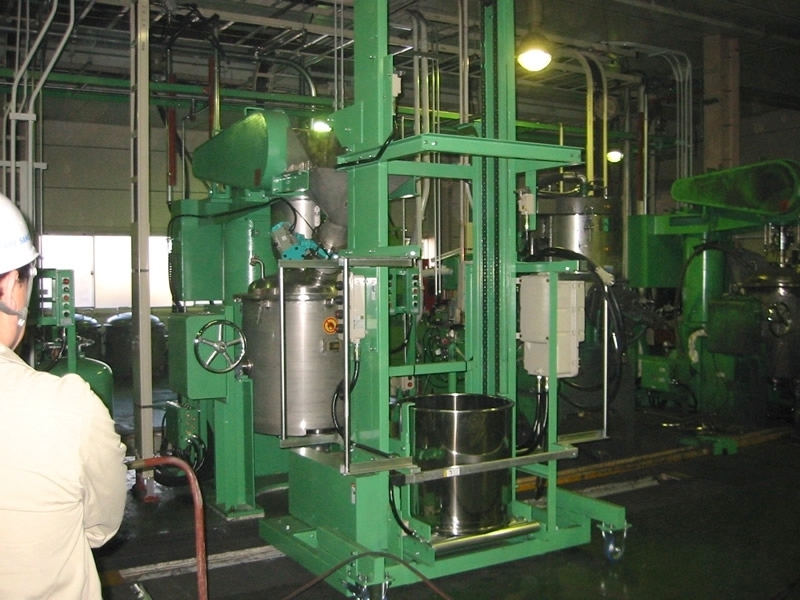

特殊自動搬送装置 : トライスターオートS ステンレス容器移送反転投入特殊自動搬送装置 : トライスターオートS ステンレス容器移送反転投入ステンレス容器移送反転投入

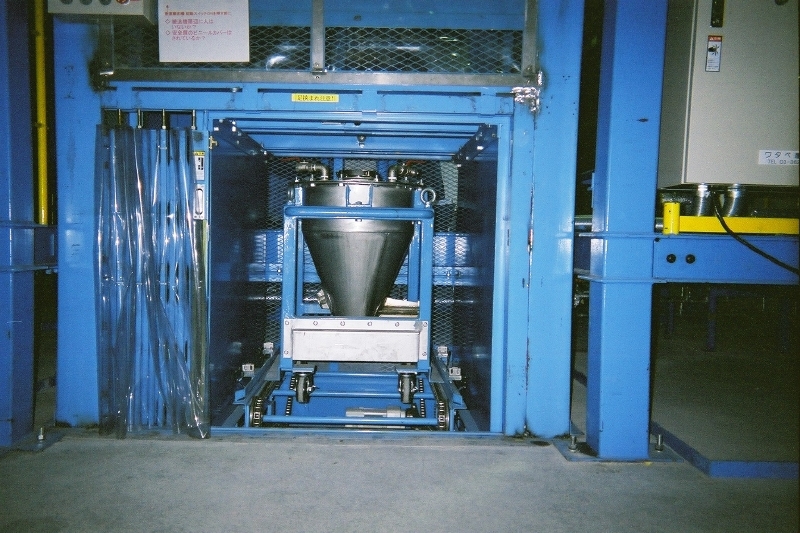

特殊自動搬送装置 : トライスターオートS ホッパー移送投入特殊自動搬送装置 : トライスターオートS ホッパー移送投入ホッパー移送投入
